BWLX 系列把手型對夾中線蝶閥采用中線型設計，其閥門主要結構由閥體、蝶板、閥座、閥桿及傳動操作機構等零件組成，閥座采用可脫卸構造。可廣泛應用于給排水，建筑，空調，石化，水電，造紙等流體管線上作為調節或截流裝置使用。

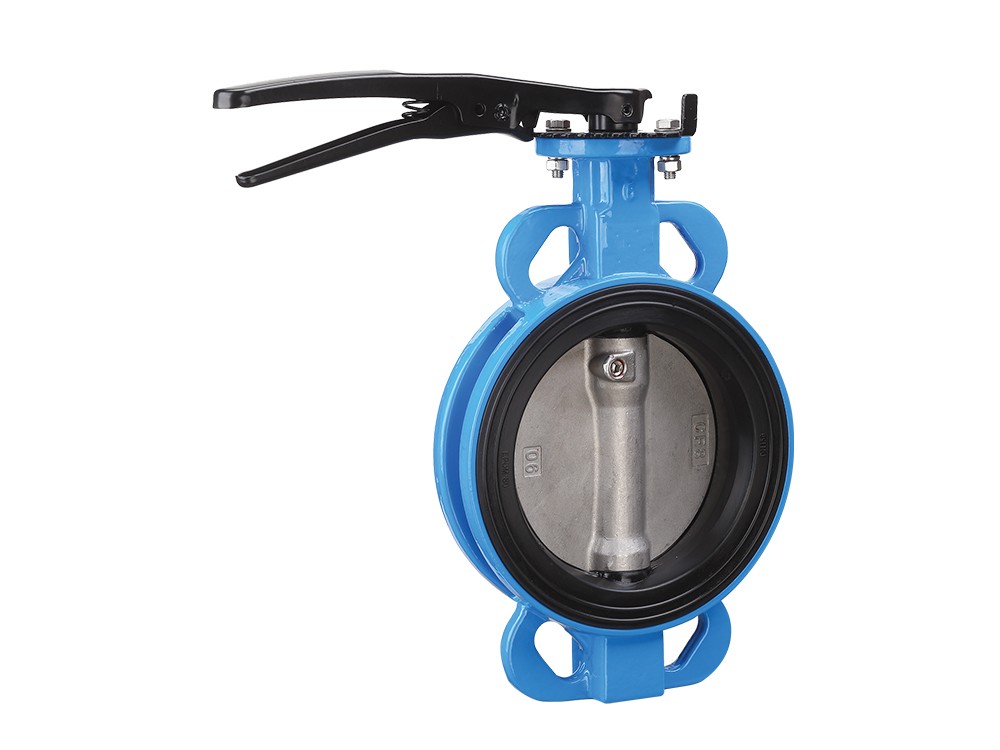

BWLX 系列把手型對夾中線蝶閥
中線蝶閥分類
本系列蝶閥采用中線型設計，其閥門主要結構由閥體、蝶板、閥座、閥桿及傳動操作機構等零件組成，閥座采用可脫卸構造。可廣泛應用于給排水，建筑，空調，石化，水電，造紙等流體管線上作為調節或截流裝置使用。
BWLX把手型對夾中線蝶閥產品詳情
產品特點
寬邊浮動式橡膠閥座可拆卸便于現場維修，并采用全流域設計；
雙向等壓密封，低水損；
特殊切向銷連接，可將蝶板和閥桿緊密結合在一起，不致松動，不致削弱閥桿的強度且具有良好的互換性；
產品標準
設計制造標準：GB/T12238
法蘭連接標準：GB/T17241.6
頂部法蘭標準：ISO5211
結構長度標準：GB/T12221
壓力試驗標準：GB/T13927
技術參數
公稱通徑：DN50~DN150 (2"~6")
公稱壓力：PN16
工作溫度：0°C~85°C
密封試驗：1.1PN
殼體試驗：1.5PN
適用介質：水
